東京町家/江戸川ソーラーキャット １２（ネコ）

新建築・住宅特集の撮影の最中、
カメラマンの西川さんがカメラを構え始めたら・・・
この土地についている三毛猫がやってきて座り込んでしまった。
いまがチャンスだ！！ということでシャッターを切る。
「江戸川ソーラーキャット」という名前はその時に決まった。

このネコは住宅特集０４，４月号の１０６ページの右下に、ちゃんと写っています。

設計：伊礼智/伊礼智設計室（担当　梅田冴子　島華子）
施工：田中工務店（監督　田中健司）

下の「次のページ」へどうぞ。

東京町家/江戸川ソーラーキャット １１（簾戸）

狭小地の場合、街との距離の取り方が難しい。
何しろ物理的に距離が撮りにくい場合がほとんど・・・。

そんなとき、樹木を植えて距離をとったり、
木塀を挟むなど手があるのだが、
２階リビングのこの家では、
外付けの簾戸を仕込んでみた。
ピーラーの框戸に安い（１本４００円程度）の
簾を落とし込んで、戸袋に引き込めるようにしてある。
昼間、外から覗かれることもなく、風は通してくれる。

たとえ冬でも、陽当たりの良すぎるダイニングは、
むしろ不快なときもあるので、ブライドでなく、
簾戸で日差しを和らげると気持ちがいい。

設計：伊礼智/伊礼智設計室（担当　梅田冴子　島華子）
施工：田中工務店（監督　田中健司）

東京町家/江戸川ソーラーキャット １０（２階の床もｏｍ床暖房）

浴室はｉｎａｘのハーフユニットを利用して、
床下にｏｍソーラーの温風を流している。
住まいのメンテナンスで早々とやってくるのは湿気の多い浴室。
ｏｍの空気を流すことで浴室の底冷えと湿気を飛ばし、
快適で長持ちする浴室を考えた。
壁・天井の仕上げは国産の１５０巾のさわら（埼玉の岡部木材）。

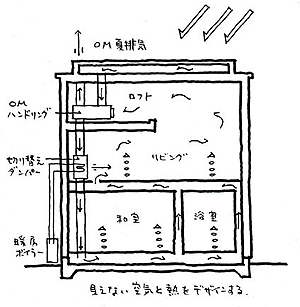

今回はそのｏｍの空気を、
壁のさわらの裏を通して２階床下（１階天井裏）に送り込み
２階の床までも床暖房しようという、欲張ったことを試みた。
家中をｏｍの暖かい、乾燥した空気が
ｓ字型になめるように移動していく。

完成して、うまく機能しているか心配であったが、
春・・・浴室は温度の低いサウナのようであったし（笑い）、
２階の床表面温度も１階のそれより
１℃〜２℃ほど低い状態だった（時間によると思うが）。

設計：伊礼智/伊礼智設計室（担当　梅田冴子　島華子）
施工：田中工務店（監督　田中健司）

東京町家/ 江戸川ソーラーキャット 9（ｏｍ切り替えダンパー）

お馴染みの切り替えダンパー付き加温ボックス（トモス製）。
２階リビングの時は欠かせないアイテム。

狭小住宅の場合、２階リビングがどうしても多くなる。
１階の床を暖めるｏｍの家は２階リビングに弱い・・・その時
重宝するのがこの優れ物の切り替えダンパー。

冬の朝、補助暖房を室内直接吹き出しとし、室温を素早く上げて、
太陽が昇る頃、タイマーで床下蓄熱モードへ切り替える。
今では、東京町家の必須アイテムとなってしまった。
共働き家庭にもいいと思う。

開口部の下に見えるのは、木製可変吹き出し口・・・これも優れもの。
僕が修業時代お世話になった丸谷博男さんと九州の今村工務店さんとで
開発した、金属でない、足触り・目障りのいい吹き出し口。
ｏｍの世界では、まだまだそんな気遣いがこれまで欠けていたと思う。
これもうちの事務所の定番となった。

設計　伊礼智/伊礼智設計室（担当　梅田冴子　島華子）
施工　田中工務店（監督　田中健司）

東京町家/江戸川ソーラーキャット ８(ＯＭ 北棟ダクト）

ｏｍソーラーの夏排気は、普通、壁から隣地側へ捨てるのであるが、狭小地では近所迷惑となってしまう。
ここでは、北棟ダクトを使うことで屋根面排気を可能としている。
東京町家では北棟ダクトがスタンダードとなる。

ロフトのトップライトは階段へも光を落とし、夏の排気塔としても活躍する。

設計　伊礼智/伊礼智設計室（担当　梅田冴子　島華子）
施工　田中工務店（監督　田中健司）
